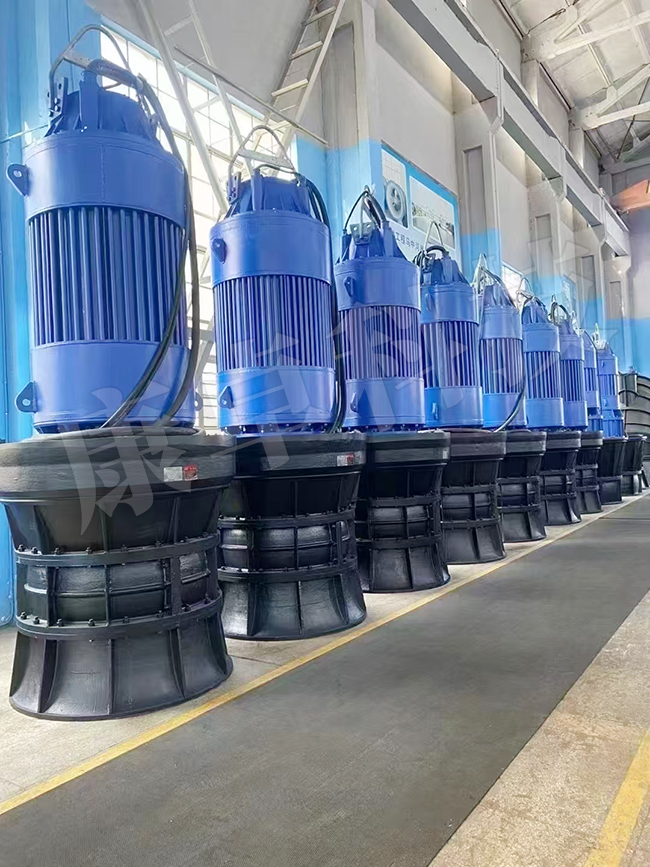

KZ-5A型潛水泵綜合智能監測控制器(以下簡稱“控制器”)是一款專為國內各類潛水泵設計的綜合保護裝置。它適用于WQ潛水排污泵、QXG型清水泵、ZQB軸流泵以及HQB混流泵的保護與控制。本控制器主要功能包括潛水泵性能實時監測、預警與報警顯示，以及電機腔內自動除濕等，確保潛水泵能夠安全、穩定地運行。本產品已獲得中國國家專利，專利號為：ZL201220343140.5。
功能詳解
泵油室漏水保護：
監測潛水泵油室漏水情況，當油室漏水導致電阻小于30KΩ時，控制器延時2秒后切斷控制回路，迫使泵停機，并發出聲光報警。
面板上設有油室浸水指示燈，微浸水時即開始閃光預警，直至故障解除。
泵電機腔內浸水保護：
當電機腔因密封磨損等原因出現浸水故障，電阻小于30KΩ時，控制器同樣延時2秒后切斷控制回路，并發出聲光報警。
電機腔漏水指示燈從接近報警值前開始閃光預警，直至故障解除。
泵接線盒腔內浸水保護：
監測接線盒腔內漏水情況，當電阻小于50KΩ時，控制器采取相應保護措施，并發出聲光報警。
接線盒漏水指示燈從接近報警值前開始閃光指示，直至故障解除。
泵過載保護：
當潛水泵因過流、過載、缺相或斷相等原因故障時，控制器延時2秒后切斷控制回路，并發出聲光報警。
面板上泵過載指示燈達到保護值時長亮指示，直至故障解除。
泵電機絕緣、防潮控制：
控制器通過監測露點信號和停機信號，延時10秒后啟動除濕加熱功能，保持電機絕緣穩定。
除濕指示燈長亮表示加熱除濕控制繼電器動作，當溫度達到70%時自動停止加熱。
泵電機繞組過熱保護：
監測繞組溫度，當溫度超過預警值時開始閃爍預警，直至動作值(超過135℃)時切斷控制回路并發出聲光報警。
泵軸承超溫保護：
當軸承溫度超過預警值時開始閃光報警，直至動作值(超過135℃)時切斷控制回路并發出聲光報警。
技術參數
環境溫度：-20℃~70℃
相對濕度：≤90%RH(不結露，無腐蝕性氣體場所)
工作電壓：220V/50HZ
控制器功耗：≤AC 4w
故障輸出容量：5A/AC220V
除濕輸出容量：5A/AC220V
控制器外形尺寸：160MM80MM90MM
面板開孔尺寸：151MM*75MM
重量：0.4kg
接線與安裝
控制器接線端子圖及面板示意圖詳見說明書。

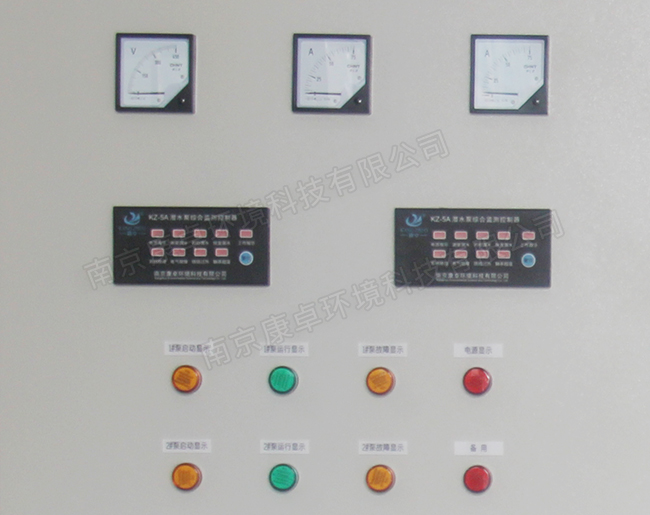

控制器采用面板卡入式安裝，配線時應使用屏蔽線以防止信號干擾。
如無對應信號輸入，控制器仍可正常工作但無法提供相應保護功能。
調試與使用
調試前請仔細檢查控制柜及控制器的配線，確認無誤后合上控制柜電源使系統處于運行狀態。
如發生水泵故障報警，確認故障并排除后需按下復位鍵延時2秒或重新上電使控制器恢復正常工作。
