grundfos格蘭富水泵
格蘭富是全球大型泵業之一，其年生產量每年近1600萬臺。用于供熱空調的循環泵，用于工業、供水及污水處理的離心泵和計量泵是其主要的產品。今天，格蘭富水泵已是世界上最大的循環泵生產制造廠，此類泵產品覆蓋了大約全世界50%的市場。
grundfos格蘭富水泵保護器

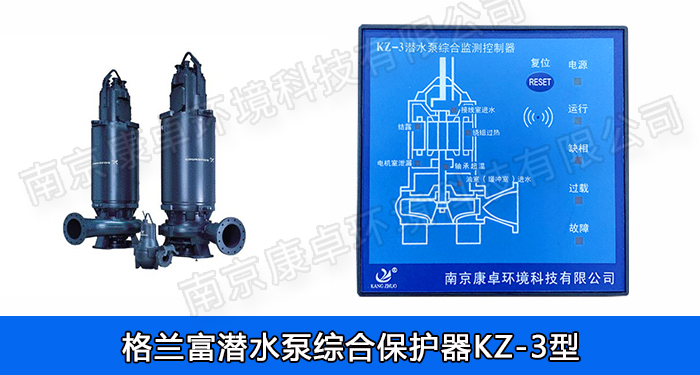

KZ-3型潛水泵綜合監測控制器適用于grundfos格蘭富廠家生產的系列潛水式排污泵、軸流泵、混流泵，KZ-3潛水泵綜合保護器主要用于對格蘭富潛水泵性能檢測即繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示；對供電缺相也有報警和控制。KZ-3潛水泵綜合保護器是康卓?jī)x表設計研發，全采用模塊化設計制造，性能更加穩定可靠，它是grundfos格蘭富潛水泵能正常安全工作的有力保障。
KZ-3型潛水泵綜合監測控制器已獲得中國國家專利。專利號為：ZL201220343140.5
格蘭富水泵保護器功能
KZ-3潛水泵保護器是大中型潛水電泵安全運行監控儀表。不僅有缺相、過載等基本保護功能，當電泵發生滲漏（如接線盒、電機室、緩沖室）或繞組過熱、軸承超溫時,控制器會發出報警信號，并且可以通過內部繼電器動作停止水泵工作并輸出相應的故障狀態信號，從面板指示燈即可以清楚看到控制器工作狀態和故障位置。整個處理器是采用單片機制成集成化程度高，面板設有故障復位功能鍵。
對各功能輸入信號要求和建議大致如下：
1.浸水傳感器（油室進水、接線盒進水、電機室進水）；水靈敏度電阻 Rs：本控制器出廠時， Rs 設置為 小于30KΩ 。
2.繞組過熱傳感器；繞組過熱動作電阻≥3.5KΩ ；復位電阻≤2.5KΩ ；
3.軸承過熱傳感器；軸承過熱動作電阻≥3.7KΩ ；復位電阻≤3.5KΩ 。
4.結露傳感器：水泵內凝露電阻 Rn：本控制器出廠時，Rn 設置為 30KΩ 。當監測到露點信號時,可以通過控制器的繼電器動作,控制對水泵進行加熱除濕。注:該功能只能在停泵進行,否則將產生嚴重的短路事故
5.正反轉繼電器；輸入采用專門的相位繼電器與之匹配（我公司生產KZ-5電機正反轉檢測控制器）。
6.熱繼電器；輸入采用標準的熱繼電器故障動作信號即可。
7.液位控制傳感器 （輸出電壓為12V；該控制器可以使用不同的液位傳感器）。
格蘭富水泵保護器性能特點
結合水泵液位控制回路于一體，大大簡化了水泵控制柜內部復雜的接線。

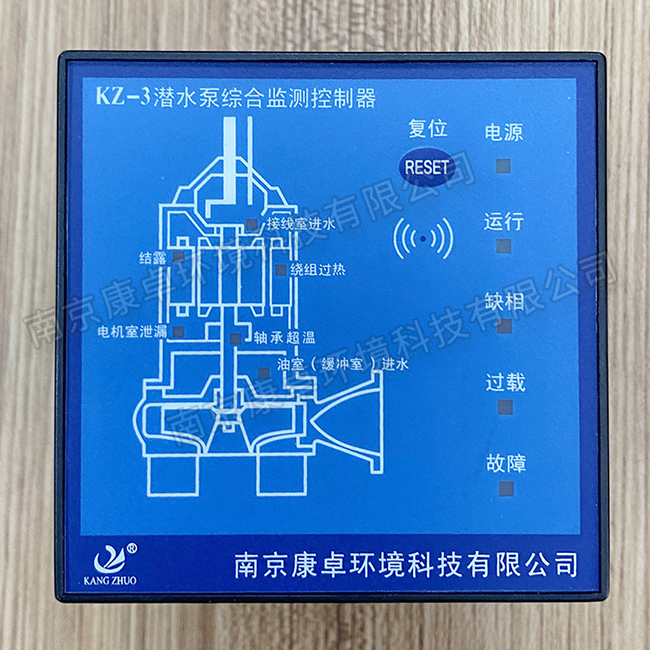

顯示直觀，從面板圖形和指示燈即可清楚看到水泵各種工作狀態和故障位置?？梢苑奖恪⒅庇^地測量出潛水泵的各種故障。
增加了加熱除濕功能，增加了一組繼電器輸出，方便控制加熱器。
格蘭富水泵保護器技術參數
環境溫度： -10℃--+55℃ ；
相對溫度 ： < 90% ；
工作電壓： 220V/50HZ ；
控制器功耗： ≤ AC 4w ；
故障輸出容量： 5A/AC220V ；
除濕輸出容量： 5A/AC220V；
注：1.綜合控制器接線端子8、9故障輸出，可輸入PLC或接報警器。
2.水泵信號線皆稱P**。如31#，32#線稱P31，P32，以此類推。
3.如果水泵無軸承信號引出線61#，綜合控制器接線端子17與22短接。
4.如果水泵無繞組信號引出線11#12#或21#22#，綜合控制器端子13與14短接
5.如果水泵無其它信號引出線，綜合控制器對應端子空著。
格蘭富水泵保護器安裝規格及說明

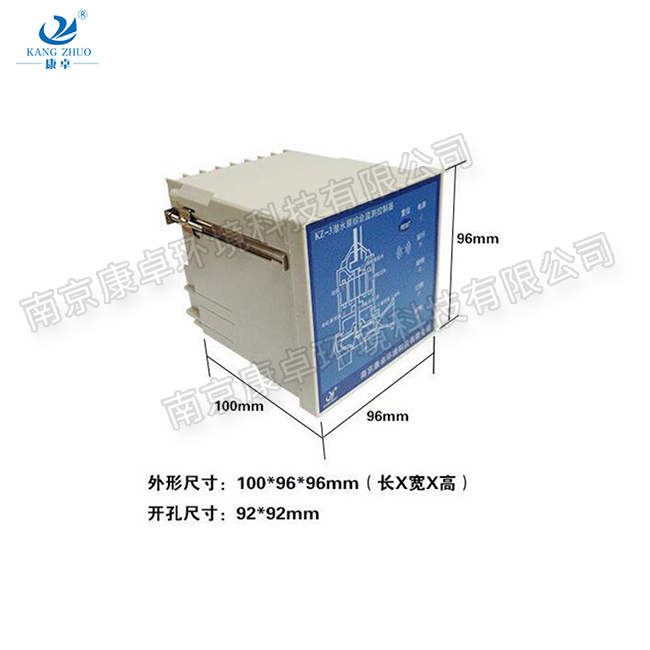

控制器外形尺寸：96mm*96mm*X100
控制柜開孔尺寸：92mmX92mm
控制器安裝方式： 面板卡入式安裝
配線時, 為防止信號受到干擾，控制信號線請盡量使用屏蔽線。
如果沒有與控制器相對應的信號輸入，不影響整個控制器正常工作
但控制器無法起到相對應的保護作用。
調試前請仔細檢查控制柜及控制器的配線,確認無誤后, 合上控制 柜電源,使系統處于運行狀態。
在使用過程中如果發生水泵故障報警，在確認故障并排除后，控制 器恢復正常工作。
格蘭富水泵保護器服務與訂購
KZ-3格蘭富水泵保護器自售出起，康卓?jī)x表提供全面的技術支持服務，在使用過程中如需技術幫助，康卓?jī)x表設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：如需訂購“KZ-3格蘭富水泵保護器”，請聯系康卓?jī)x表工程師根據要求量身選型。
