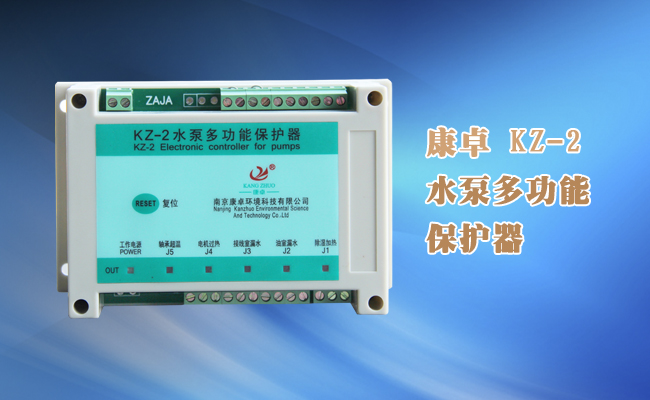

一、KZ-2排污泵綜合保護器簡介

     KZ-2型排污泵綜合保護器適用于國內所有廠家生產的系列潛水式排污泵使用，KZ-2型排污泵綜合保護器是康卓儀表生產設計，主要用于對排污泵性能檢測即繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示。排污泵綜合保護器全采用模塊化設計制造，性能更加穩定可靠，它是排污泵能正常安全工作的有力保障。

 KZ-2型排污泵綜合保護器已獲得中國國家專利，專利號為：ZL201220343140.5

二、功能概述

       KZ-2型排污泵綜合保護器是大中型排污泵安全運行監控儀表。當電泵發生滲漏（如接線盒、電機室、緩沖室）或過繞組過熱、軸承超溫時, 控制器會發出報警信號，并且可以通過內部繼電器動作停止水泵工作并輸出相應的故障狀態信號。

對各功能輸入信號要求和建議大致如下：
1.浸水傳感器 J3;J2;J1（緩沖室滲漏、電機室滲漏、接線室滲漏）:可以使用由用戶自行制造的電極傳感器。其液態電阻Ro和干態電阻Rx取決于電極制造工藝和安裝空間濕度條件。一般要求Rx＞4Ro。使用時應檢驗干態電阻Rx的數值,須保證Rx值大于二倍儀表靈敏度Rs。在電機室內, 由于乳化油導電性較差, 因此,建議采用ZJ-8型滑桿式液位傳感器(如果受到水泵電機干擾，可以增加外設磁屏敞網罩)作為浸水傳感器。水靈敏度電阻Rs：本控制器出廠時，  Rs設置為30KΩ。當傳感器電阻小于30KΩ時, 控制器發出相應的控制信號。在泵體內濕度較大時,傳感器干態電路Rx可能會減小(可能小于50KΩ)。

2. 繞組過熱傳感器J4:一般采用PTC半導體熱敏電阻。PTC半導體熱敏電阻在常溫下為低阻, 而當溫度超過其居里點時，阻值驟增數倍。將三只串聯PTC電阻分別埋置于電機三相繞組, 常溫串聯總阻小于1.5KΩ, 當某個電阻溫度超過135℃居里點時,阻值驟增3.5KΩ以上。繞組過動作電阻≥3.5KΩ；復位電阻≤3.3KΩ；

3. 軸承過熱傳感器J5:采用90℃常閉溫控開關管, 或者PTC電阻(常溫電阻小于1.5KΩ,90℃時電阻大于3.8KΩ)。軸承過熱動作電阻≥3.7KΩ；復位電阻≤3.5KΩ。

4. 除濕加熱探頭采用GW-1結露傳感器，RH：98%～100%時，阻值≤30KΩ。
